Les machines de la série M0 existent en 2 ou 3 axes et proposent de nombreuses variantes. Elles possèdent une broche principale et une contre broche, toutes les deux pouvant être équipées d’un axe C. Le refroidissement des broches est disponible en standard.
M06 / M08SY
M06 / M08SY
Description
Tours Multifonctions.
Diamètre de passage en barre: 51 à 65 mm

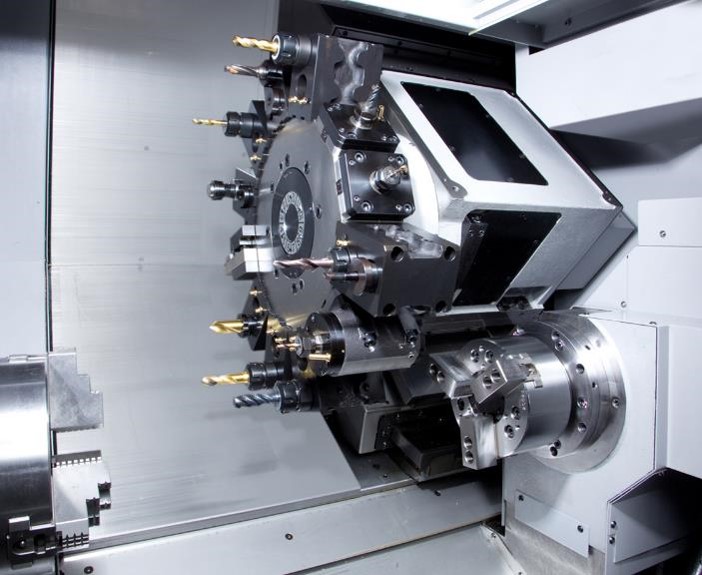

Tours Multifonctions équipés en standard de 2 axes C, d’un axe Y, d’une tourelle 12 positions largement dimensionnée, le tout allié à la contre broche. De diamètre 51 et 65 mm, spécialement conçus pour les petites et moyennes séries de pièces complexes.
Possibilité de robotisation avec un robot cartésien

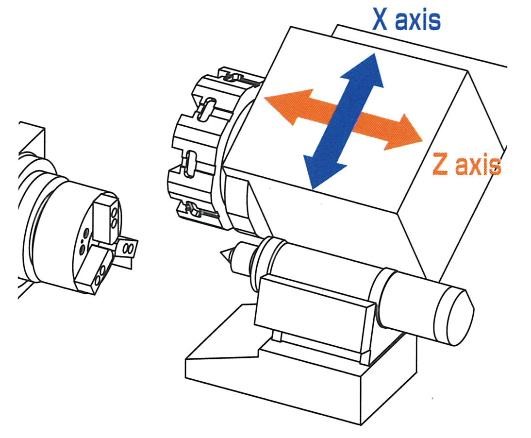

M06/M08 J
Passage 51 mm (M06), passage 65 mm (M08)
Tourelle 8 postes à chaises
Contre pointe hydraulique CM4
Diamètre maxi usinable pour la M06= 260 mm pour une longueur de 290 mm
Diamètre maxi usinable pour la M08= 280 mm pour une longueur de 290 mm
CN FANUC OiMate-TD avec conversationnel Turn Mate i

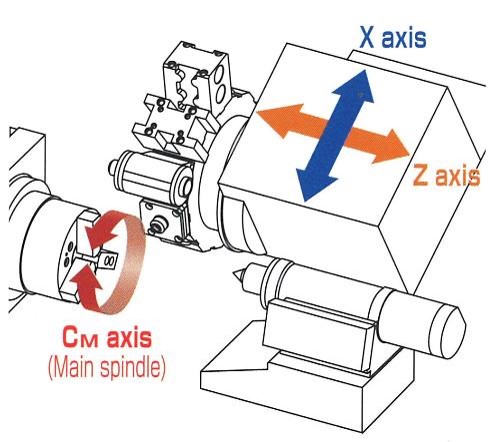

M06/M08 D
Passage 51 mm (M06), passage 65 mm (M08)
Tourelle 12 postes motorisées
Axe C sur broche principale
Contre pointe hydraulique type CM4
Diamètre maxi usinable = 260 mm pour une longueur de 380 mm
Diamètre maxi usinable pour la M08= 280 mm pour une longueur de 380 mm
CN Fanuc Oi-TD avec conversationnel Manual Guide i

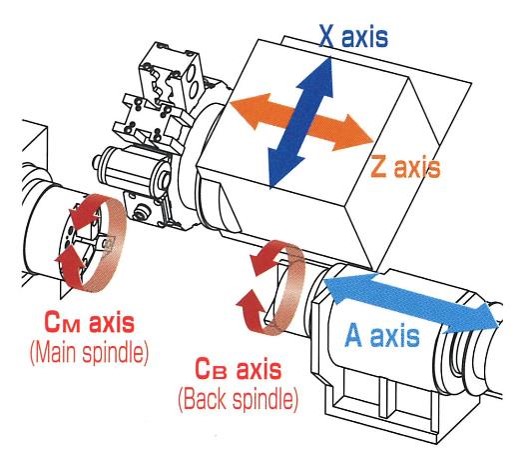

M06/M08 SD
Passage 51 mm (M06), passage 65 mm (M08)
Tourelle 12 postes motorisée
Axe C sur broche principale et contre-broche
Contre pointe hydraulique CM4
Diamètre maxi usinable = 260 mm pour une longueur de 380 mm
Diamètre maxi usinable pour la M08= 280 mm pour une longueur de 380 mm
CN Fanuc Oi-TD avec conversationnel Manual Guide i

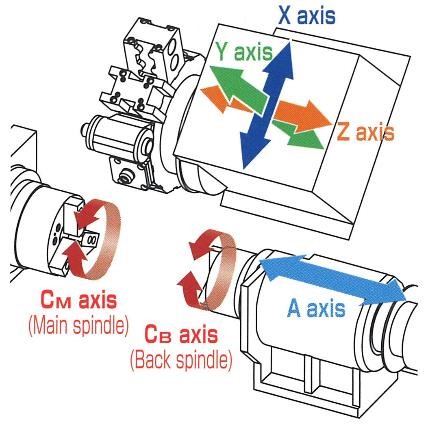

M06/M08 SY
Passage 51 mm (M06), passage 65 mm (M08)
Tourelle 12 postes motorisées
Axe C sur broche principale et contre broche
Possède un axe Y d’une course de +/- 50 mm
Diamètre maxi usinable = 260 mm pour une longueur de 380 mm
Diamètre maxi usinable pour la M08= 280 mm pour une longueur de 380 mm
CN Fanuc Oi-TD avec conversationnel Manual Guide i
M08SY avec robot
Caractéristiques techniques
| M06/M08 J | M06/M08 D | M06/M08 SD | M06/M08 SY | |
| Passage en barre | 51/65 | |||
| Diamètre maxi usinable | 260/280 | |||
| Longueur max d’usinage (mm) | 290 | 380 | ||
| Vitesse broche principale Contre broche (tr/min) |
4 500 / 4 500 | |||
| Puissance broche principal Contre broche (kW) |
11/7.5 | |||
| Vitesse outils rot (tr/min) | 5 000 | |||
| Puissance outils rot (kW) | 3.7 | |||
| Course X/Z (mM) | X: 160 mm Z: 330 mm | X: 260 mm Z: 400 mm | X: 221 mm Z: 400 mm | |
| Course A/Z (m/min) | A: 506 mm | A: 506 mm Y: +/- 50 mm |
||
| Nombre de postes sur tourelle | 8 | 12 | ||
| CNC | FANUC OiMate-TD | FANUC Oi-TD | ||
