Description

Centre de tournage/fraisage

L’intégration parfaite d’un centre d’usinage vertical avec un tour de décolletage de haute précision.

Incluant 36 outils en standard, la HS20MH-III-5AX associe étroitement les fonctions de tournage et de fraisage.

Avec des diamètres usinables de 3 à 20 mm, une vitesse de la broche principale et de la contre-broche de 200 à 10 000 tr/min., une vitesse de la broche de fraisage de 200 à 25 000 tr/min. et un indexage de l’axe B de -15° à 195°, elle est conçue pour l’usinage en série de pièces complexes de haute précision en 5 axes continus.

Elle garantit la production de pièces finies à grande vitesse et de grande qualité, et répond ainsi aux attentes de l’usinage multi-fonctions.

Demande de documentation
Nouveauté

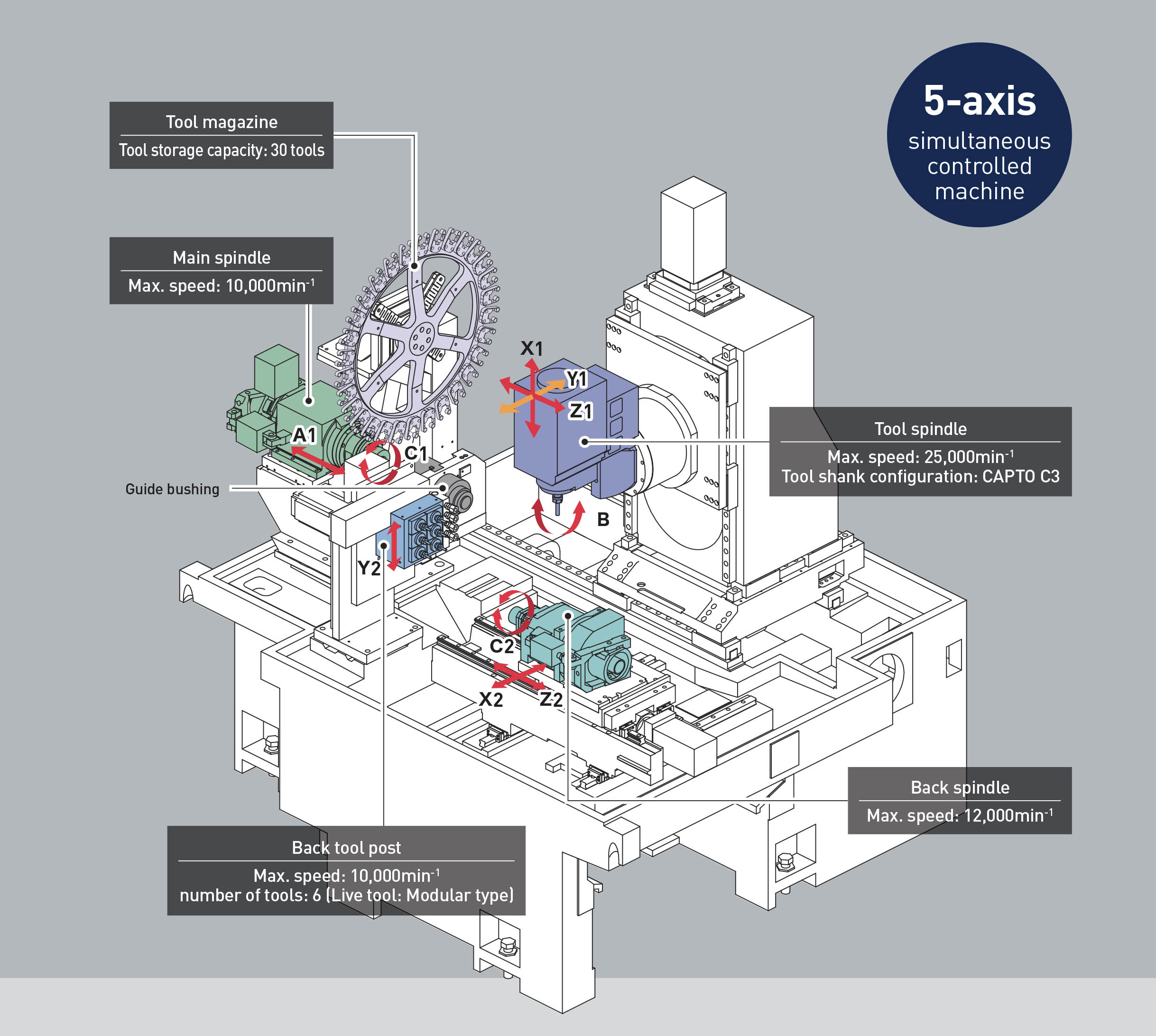

Détails

Extérieur

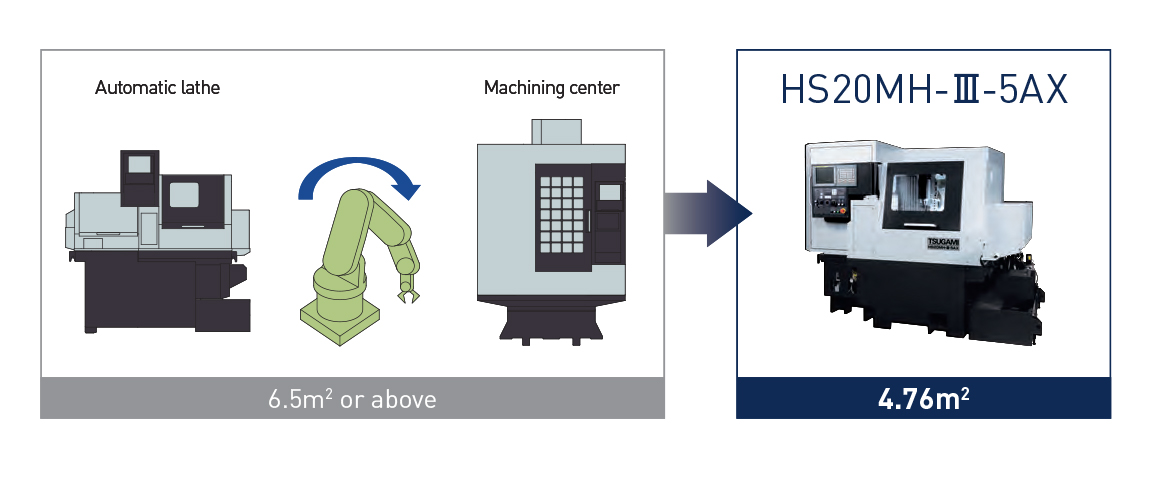

High Productivity - Process Integration

Caractéristiques techniques



HS20MH-III- 5AX
Passage en barre (mm) 20
Longueur max d’usinage (mm) 210
Vitesse max de la broche de fraisage (tr/min) 25 000
Puissance broche principale et contre broche (kW) 5.5
Vitesse broche principale et contre broche (tr/min) 10 000 / 12 000
Magasin d’outils pour broche de fraisage 30 postes
Nombre d’outils en reprise 6 (type modulaire)
Commande Numérique Fanuc 31i-B5
